Descrição
Características do produto
Número de entradas e saídas Número de saídas analógicas: 1
Gama de medição
1,8...32 l/min 0,265...4,716 m/s
Ligação de processo ligação roscada G 3/4 rosca exterior DN10
Aplicação
Contactos banhados a ouro
Elemento de medição 1 x Pt 1000; (conforme DIN EN 60751, classe B)
Aplicação para aplicações industriais
Ligação de instalação ao tubo por meio de um adaptador
Água dos media; soluções de glicol; refrigerantes
Temperatura média[°C] -40...100
Mín. pressão de rutura
25 barras 2,5 MPa

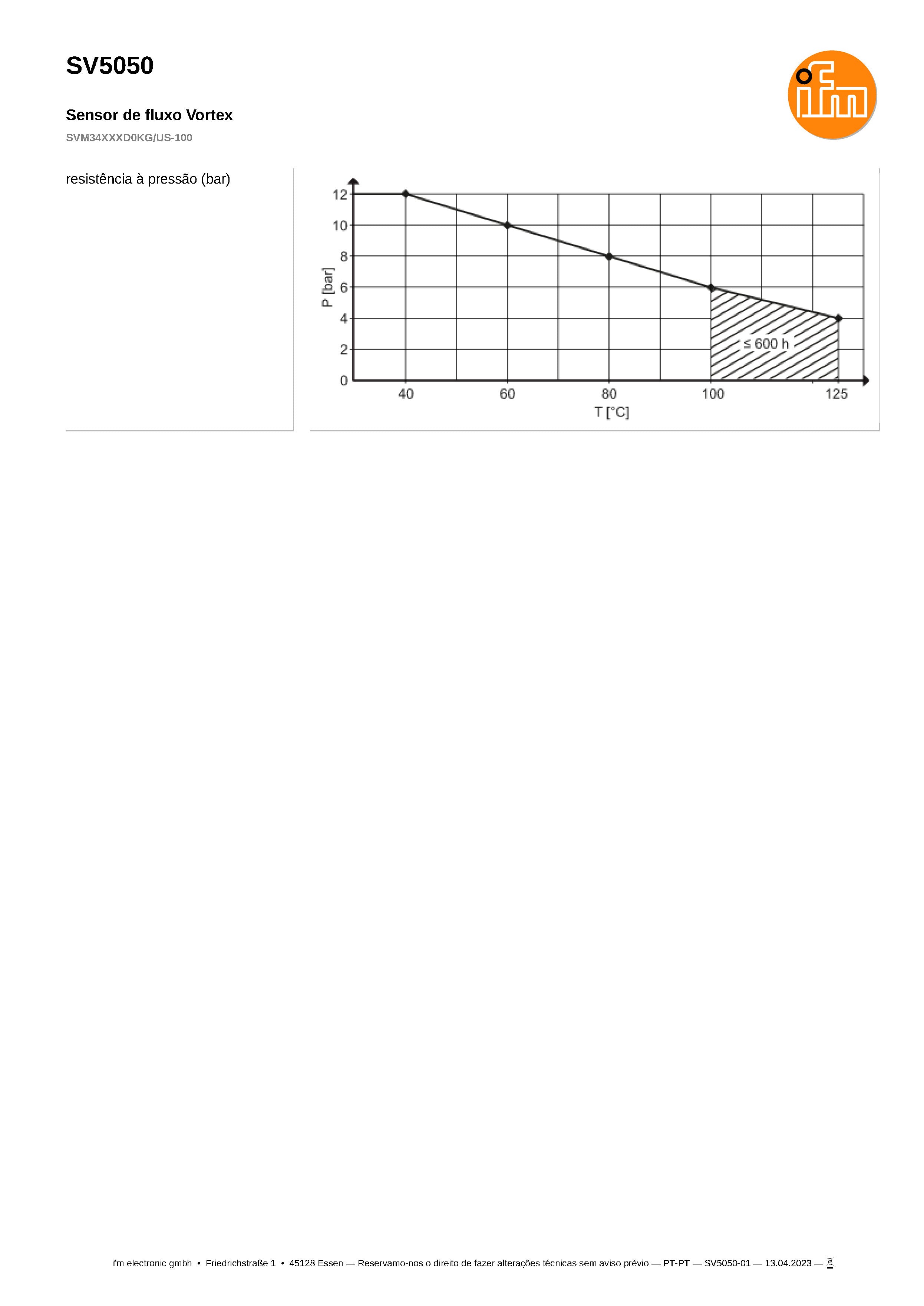

Classificação de pressão
12 barras 1,2 MPa
Nota sobre a classificação de pressão
até 40 °C
Dados elétricos
Tensão de funcionamento[V] 8...33 DC
Mín. resistência de isolamento[MΩ] 100; (500 V CC)
Classe de proteção III
Tempo de atraso no arranque [s] < 2
Princípio de medição Vortex

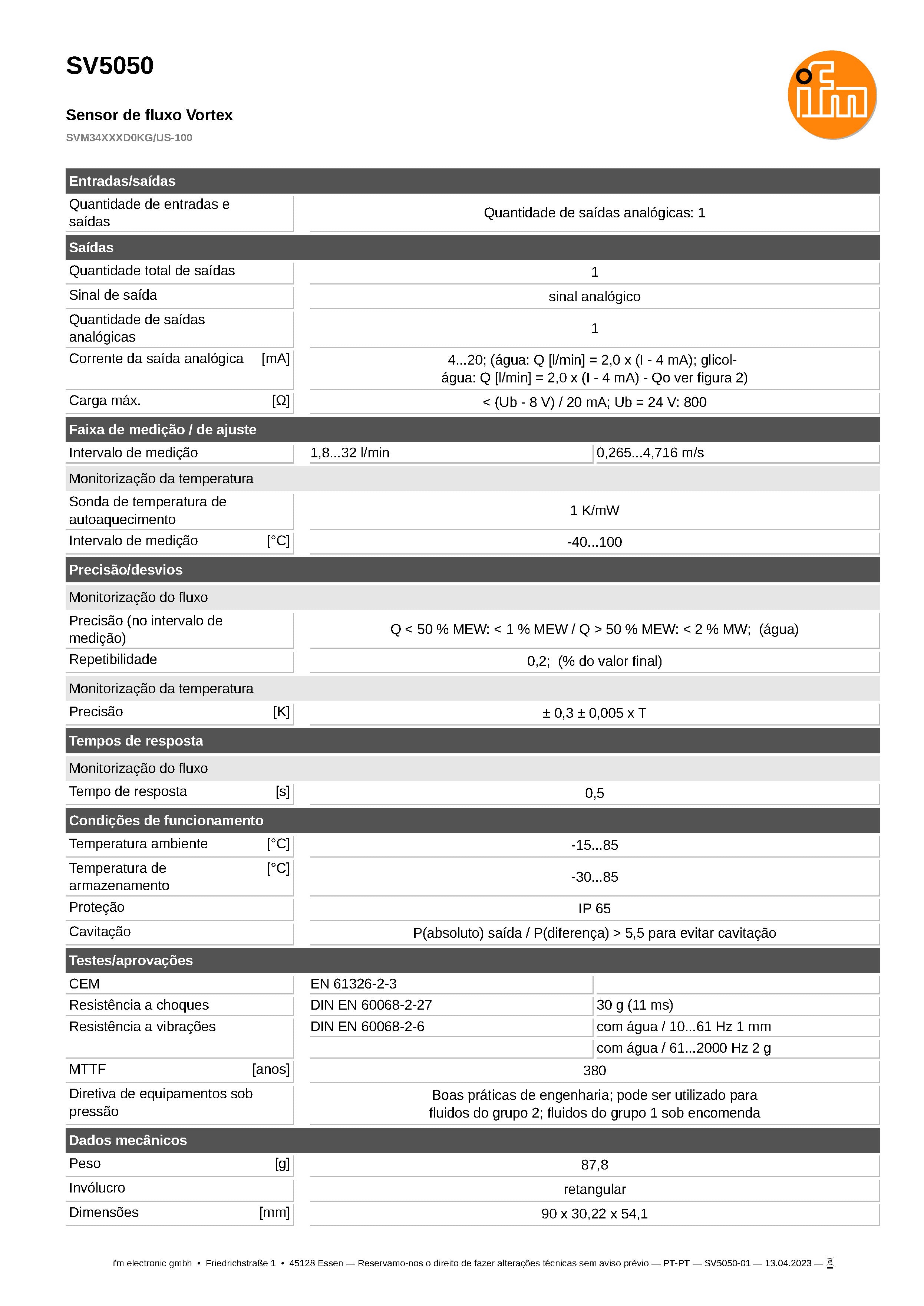

Entradas / saídas
Número de entradas e saídas Número de saídas analógicas: 1
Saídas
Número total de saídas 1
Sinal de saída sinal analógico
Número de saídas analógicas 1

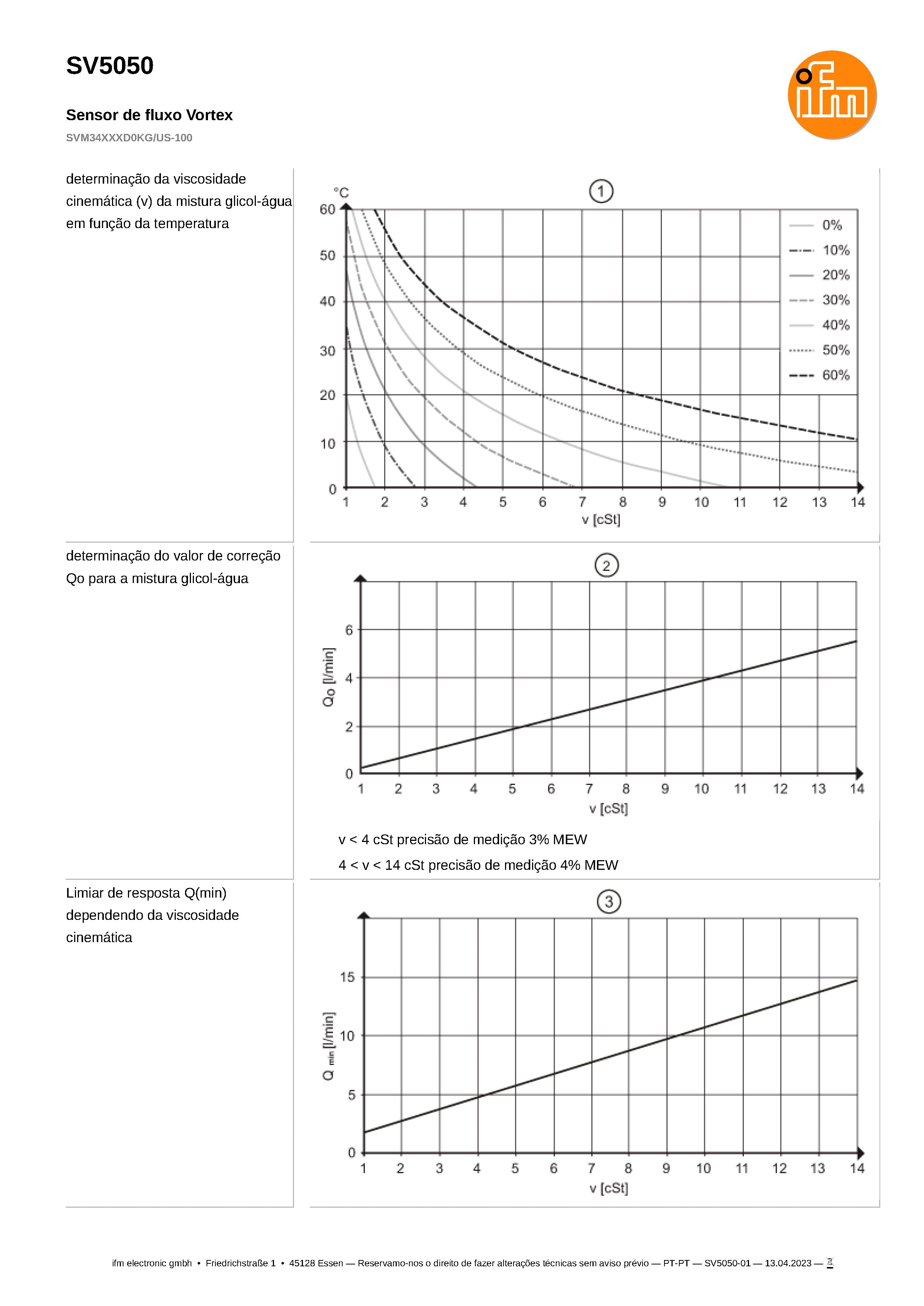

Saída de corrente analógica [mA] 4...20; (água: Q [l/min] = 2,0 x (I - 4 mA); água-glicol: Q [l/min] = 2,0 x (I - 4 mA) - Qo ver Figura 2)
Máx. carga[Ω] < (Ub - 8 V) / 20 mA; Ub = 24 V: 800

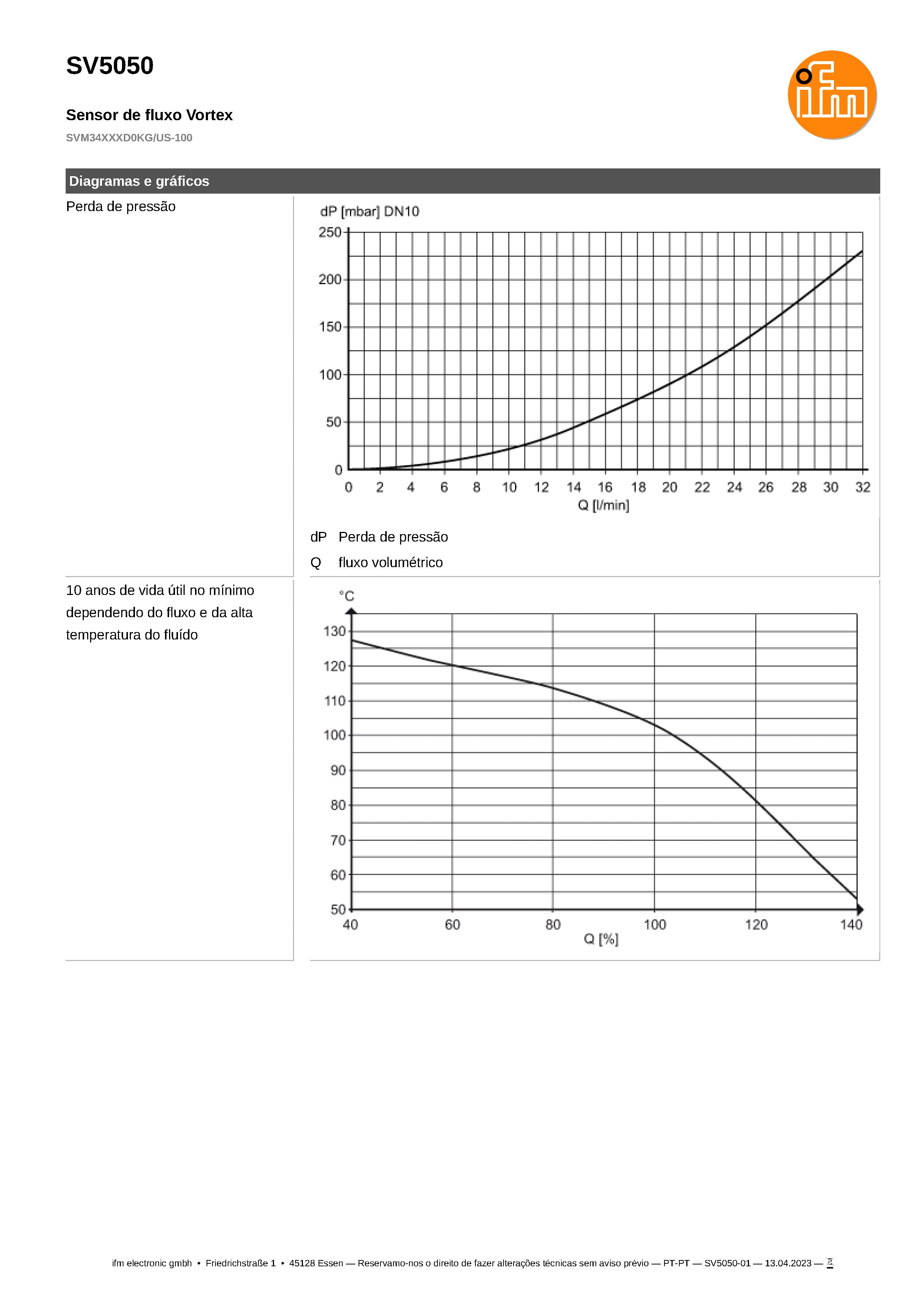

Gama de medição/configuração
Gama de medição
1,8...32 l/min 0,265...4,716 m/s
Monitorização de temperatura
Sonda de temperatura de aquecimento interior 1 K/mW
Gama de medição[°C] -40...100
Precisão / desvios
Monitorização de fluxo
Precisão (na gama de medição) Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (água)
Repetibilidade 0,2; (% do valor final)
Monitorização de temperatura
Precisão[K] ± 0,3 ± 0,005 x T
Tempos de resposta
Monitorização de fluxo
Tempo de resposta[s] 0,5
Condições de funcionamento
Temperatura ambiente[°C] -15...85
Temperatura de armazenamento [°C] -30...85
Proteção IP 65
Cavitação P(absoluta) descarga / P(diferença) > 5,5 para evitar a cavitação
Testes / aprovações
CEM
EN 61326-2-3
Resistência ao choque
DIN EN 60068-2-27 30 g (11 ms)
Resistência à vibração
DIN EN 60068-2-6 com água / 10...61 Hz 1 mm
com água / 61...2000 Hz 2 g
MTTF[anos] 380
Diretiva Equipamentos de Pressão Boas práticas de engenharia; pode ser utilizado para fluidos do grupo 2; fluidos do grupo 1 mediante pedido
Dados mecânicos
Peso[g] 87,8
Habitação retangular
Dimensões [mm] 90 x 30,22 x 54,1

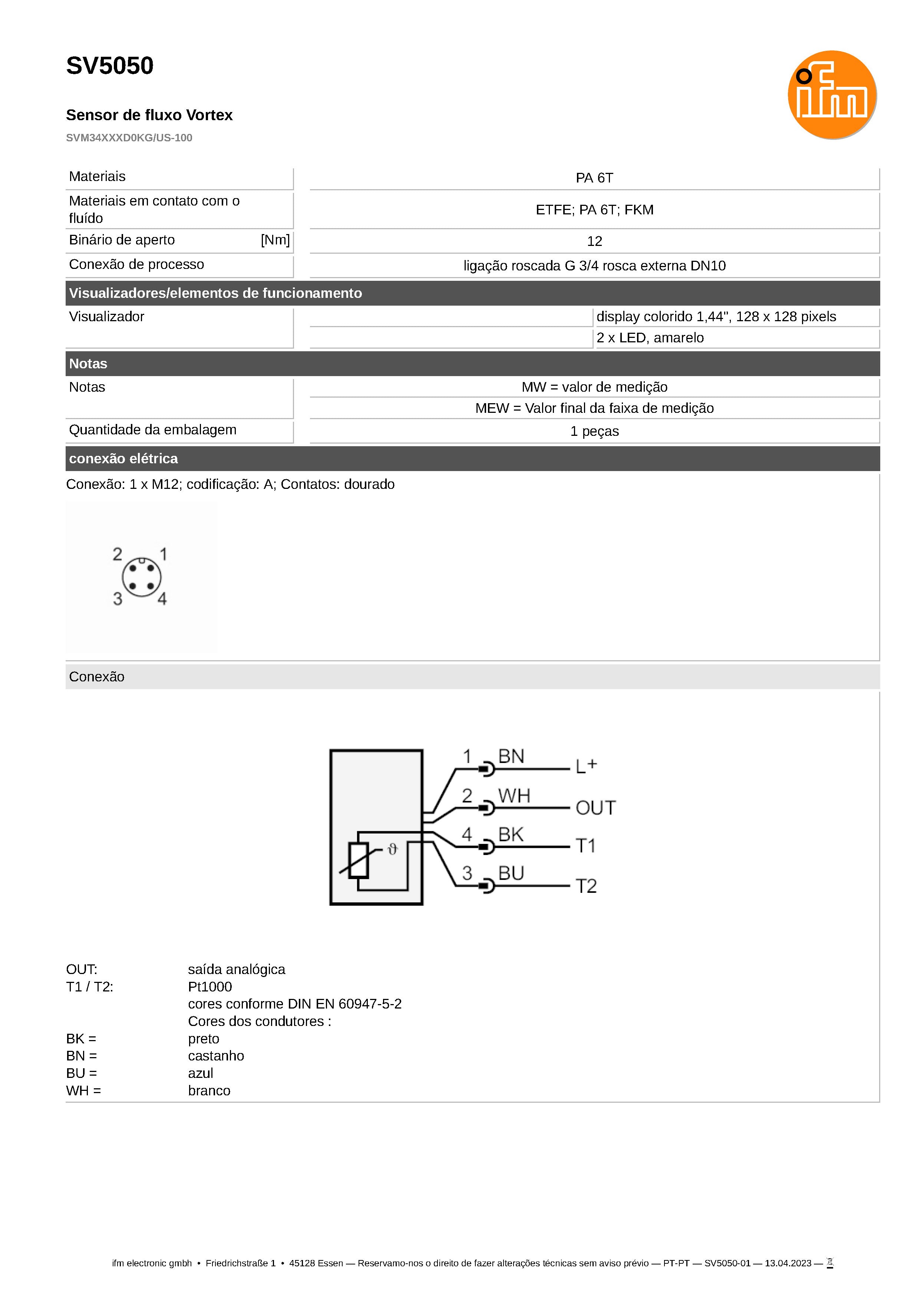

Materiais PA 6T
Materiais (partes húmidas) ETFE; PA6T; FKM
Binário de aperto [Nm] 12
Ligação de processo ligação roscada G 3/4 rosca exterior DN10
Visores / elementos operacionais
Ecrã
ecrã a cores 1,44", 128 x 128 pixels
2 x LED, amarelo
